キッチンタイマーは、料理のゆで時間等を決める際にとても便利に使うことができます。
以下は、表示がおかしくなったキッチンタイマーの修理過程です。
キッチンタイマーは、単純（シンプル）な構成（構造）ですので、他のキッチンタイマーの修理も同様に行えるかと思います。
|
 |

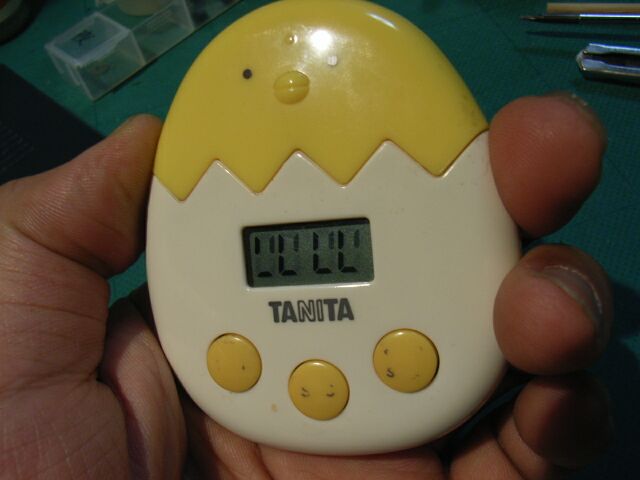

表示が変です。
（TANITA ぴよぴよタイマー100分計 (ひよこ) 5365）
数字の０（ゼロ）がＬ（エル）のようになっています。
また、ピヨピヨという音も、ヒーヒーと小さくなっています。
|
 |
電池が消耗したのだろうと、換え（交換し）ても直りません。

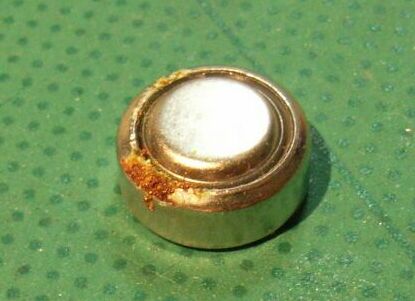

よく見ると、電池（LR44）の液漏れで腐食した形跡があります。
おそらく内部に液体（電解液）が侵入（浸透）したものと思われます。
|
 |
キッチンタイマーは安くなっているので、買い換えれば良いのですが。
原因がわかっているので、直せそうです。
家族に「すごいね」と言ってもらえるチャンスです。
さっそく分解です。
|
 |

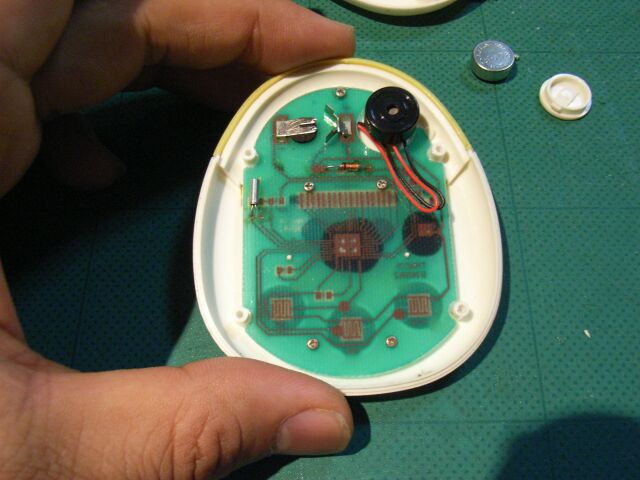

ネジを４本外せば、裏蓋（うらぶた）が取れます。
スピーカ（発音体）にはリード（引き出し）線があるので、切らないように気をつけます。
|
 |

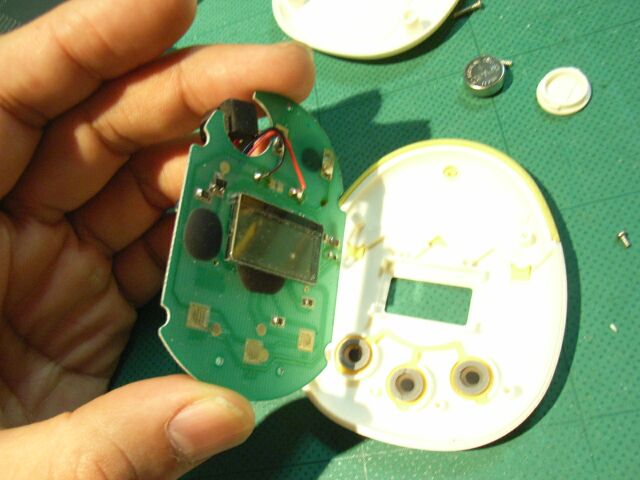

見たところ大きな腐食は無いので、 内部の基板（緑色の板）をさらに外します。 |
 |
小さな液晶表示（窓）の部品が見えてきました。
|
 |

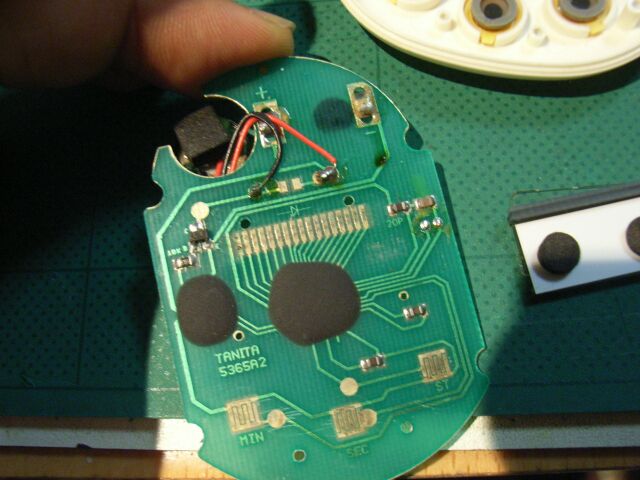

この液晶表示部(ディスプレー)を取る（乗っているだけ）と、電極が見えてきました。
|
 |

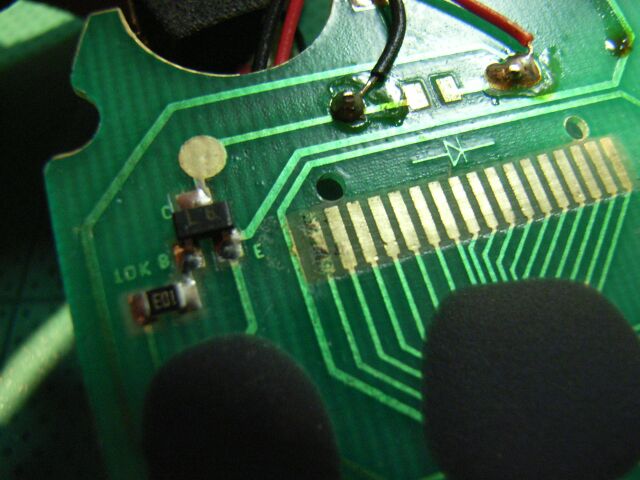

この電極の一番左の部分に腐食がありました。
表面は金メッキ（きんめっき）されていて、腐食には強いのですが、周りから銅の部分を腐食させ、緑青（ろくしょう）が発生しています。
|
 |

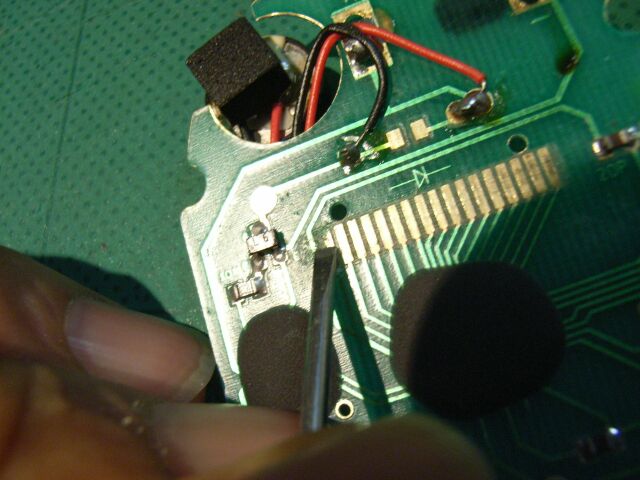

緑青部分をドライバーの先で削り取ります。
無理な力を加えると、電極ごと壊れて（取れて）しまうので、軽く行います。
|
 |
仕上げには、アルコールを染（し）みこませた綿棒を使って拭き取ります。
（綿を残さないよう、最後に粘着テープを当てて埃（ほこり）を取り去ります。）
|
 |

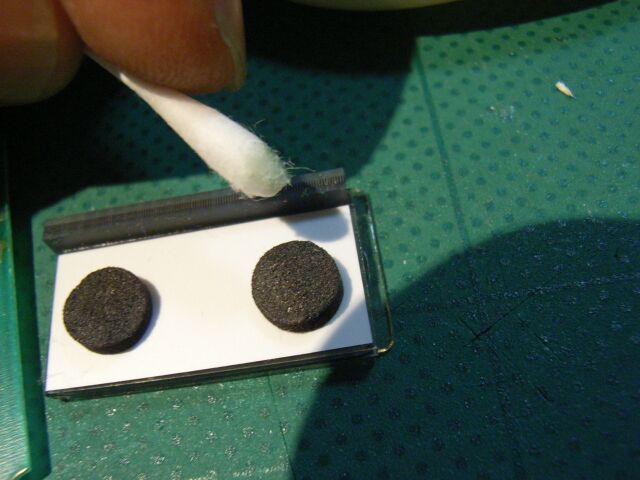

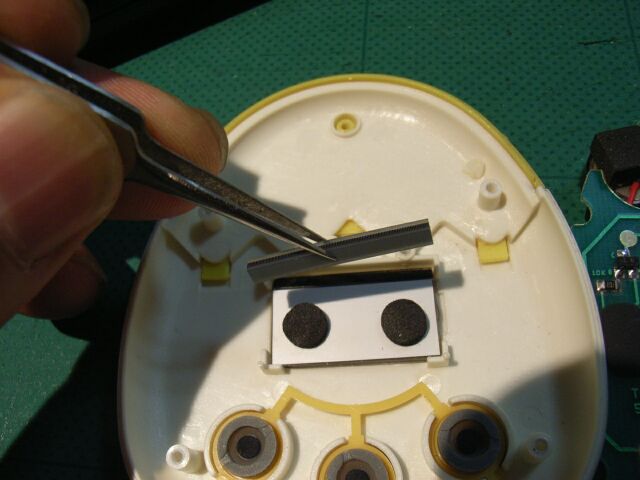

基板の反対側の電極（ゼブラゴム、カーボンゴム様整列電極）もアルコールで清掃します。 |
 |
十分に清掃したら、分解の逆の過程で組上げます。
|
|
 |

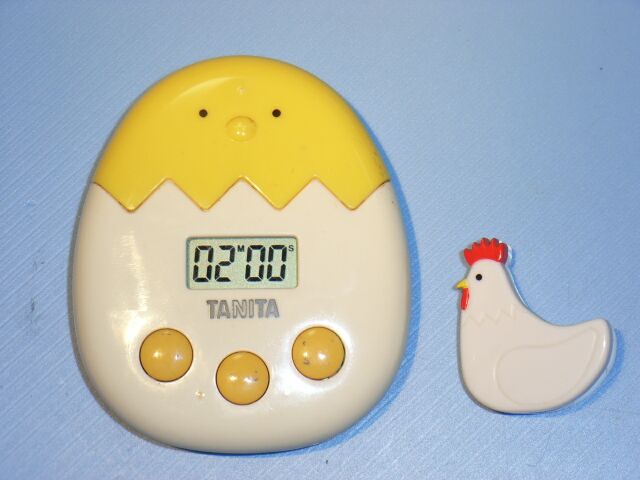

組み上げたキッチンタイマーは、表示が鮮明になったと同時に、作動音がうるさいくらいになりました。
長らく電池を交換しなかったため、弱い音のまま使用していたことが電池の液漏れの原因と言えます。
音が小さくなってきたら、電池を交換しましょう。
2009.09.17
